Bij het aanleggen van kabels en leidingen naar een woning spelen invoerbochten een cruciale rol. Eén van de belangrijkste eigenschappen van een invoerbocht is de radius, oftewel de mate van buiging. Deze bepaalt hoe soepel kabels door de bocht geleid worden. In deze blog leggen we uit wat de radius van invoerbochten is en waarom dit zo belangrijk is voor een veilige en duurzame installatie.
Wat betekent de radius van een invoerbocht?

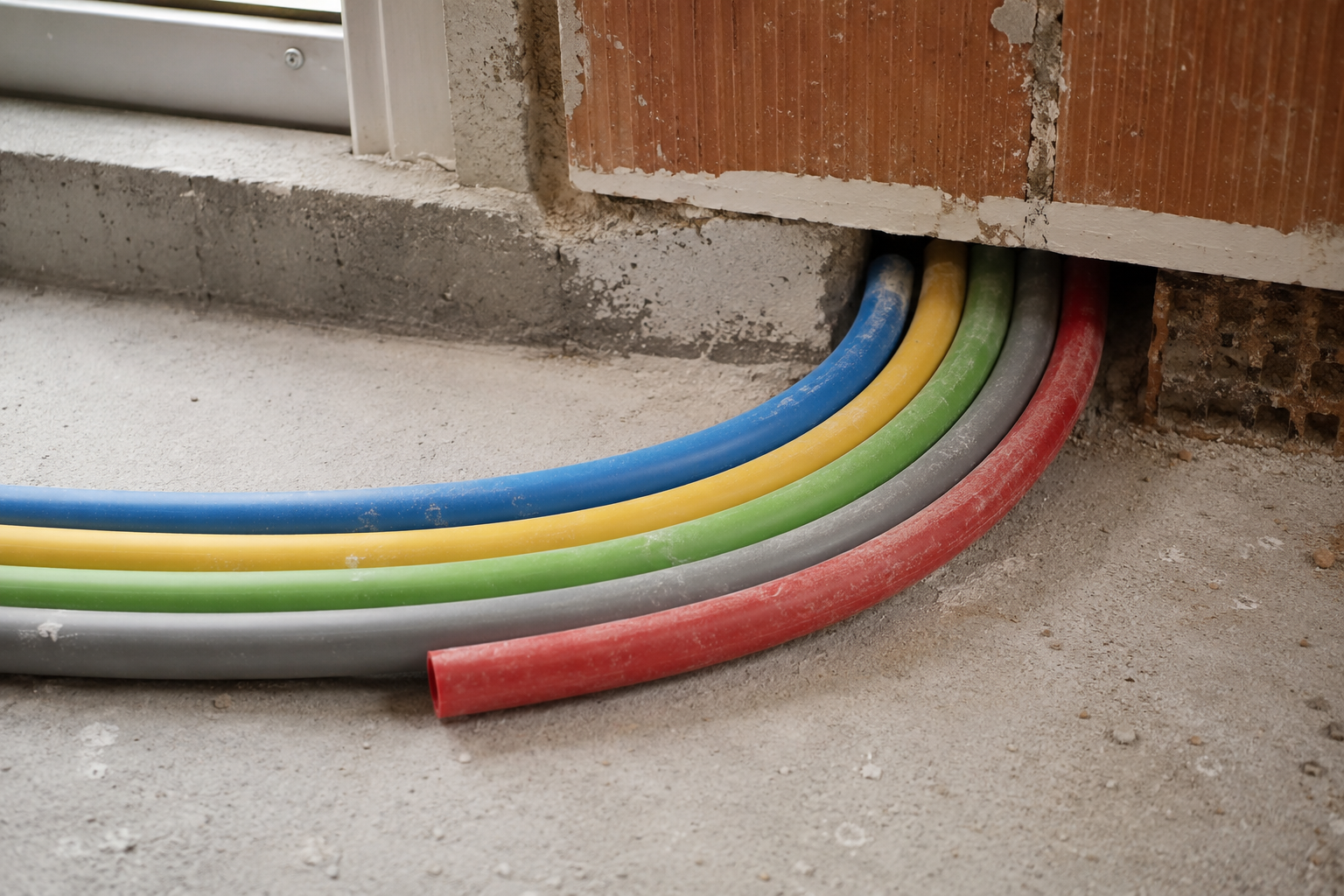

De radius van een invoerbocht is de straal van de bocht waarlangs de kabel of leiding wordt geleid. Hoe groter de radius, hoe geleidelijker de bocht. Een kleine radius betekent een scherpe bocht, terwijl een grote radius zorgt voor een vloeiende overgang. In de praktijk wordt vrijwel altijd gekozen voor een ruime bocht om problemen te voorkomen.
Waarom is een grote radius belangrijk?
De radius heeft directe invloed op de belasting van kabels en leidingen. Wanneer een kabel te scherp wordt gebogen, ontstaat er spanning op de binnenzijde van de kabel.
Een grotere radius zorgt ervoor dat:
- kabels minder worden belast
- de kans op beschadiging afneemt
- de levensduur van de kabel toeneemt
Vooral bij dikkere kabels, zoals stroomkabels of laadpaalkabels, is dit essentieel.
Invloed op het trekken van kabels
Een ruime radius maakt het trekken van kabels aanzienlijk eenvoudiger. Bij een scherpe bocht ontstaat er meer wrijving, waardoor de kabel moeilijker door de buis gaat.
Met een grotere radius:
- glijdt de kabel soepeler door de buis
- is minder kracht nodig
- verklein je de kans op vastlopen
Dit is vooral belangrijk bij langere mantelbuizen of meerdere bochten in het traject.
Normen en richtlijnen
In de praktijk gelden er richtlijnen voor de minimale buigradius van kabels en leidingen. Deze zijn vaak afhankelijk van het type kabel en de diameter.
Veel fabrikanten en installatienormen adviseren om een buigradius aan te houden van minimaal 6 tot 10 keer de kabeldiameter. Invoerbochten zijn hierop afgestemd en bieden meestal een veilige marge.
Toepassing bij de meterkast

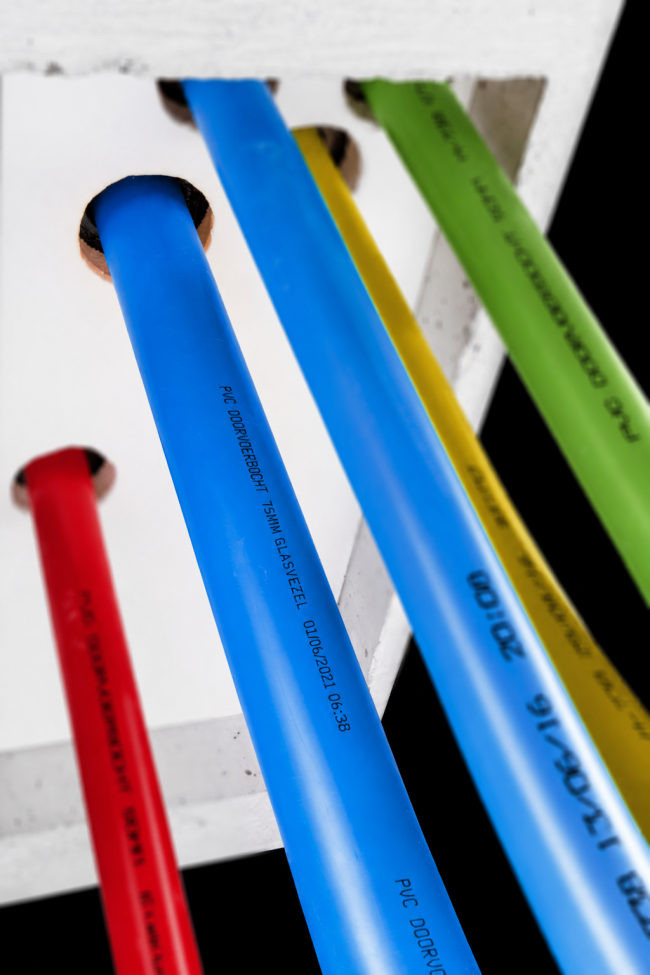

Bij de invoer van kabels naar de meterkast via een meterkastvloerplaat is de juiste radius van groot belang. Hier komen meerdere leidingen samen en moeten deze zonder spanning naar binnen worden geleid.
Een goed ontworpen invoerbocht met voldoende radius zorgt voor:
- een nette aansluiting
- minder kans op beschadiging
- eenvoudigere installatie
Combinatie met mantelbuizen
De radius van de invoerbocht moet goed aansluiten op de mantelbuis. Samen vormen ze één doorlopend traject voor de kabel.
Een vloeiende overgang zonder scherpe hoeken:
- vermindert weerstand
- voorkomt knikken
- maakt onderhoud eenvoudiger
Conclusie
De radius van een invoerbocht is een essentieel onderdeel van een goede kabeldoorvoer. Hoe groter en vloeiender de bocht, hoe beter de bescherming en werking van de kabel. Een veelgemaakte fout is het gebruik van invoerbochten met een te kleine radius. Dit lijkt ruimte te besparen, maar zorgt juist voor problemen bij installatie en gebruik. Ook wordt soms geprobeerd om zelf een bocht te maken in een rechte buis, wat leidt tot scherpe knikken en verhoogde slijtage.
- Een grote radius voorkomt schade
- Het maakt kabels makkelijker door te trekken
- Het verlengt de levensduur van installaties
Door te kiezen voor invoerbochten met de juiste radius, zorg je voor een veilige, efficiënte en duurzame aanleg van kabels en leidingen.
