Bij het aanleggen van kabels en leidingen richting een woning kom je vaak invoerbochten tegen. Dit zijn essentiële onderdelen die zorgen voor een veilige en nette overgang van buiten naar binnen. Ze zorgen voor een veilige en nette overgang van buiten naar binnen, en zijn onmisbaar bij de aansluiting op de meterkast. Hoewel ze vaak onzichtbaar zijn weggewerkt, spelen ze een cruciale rol in de infrastructuur van je woning. In deze blog leggen we uit wat invoerbochten zijn en hoe ze worden toegepast, met name richting de meterkast.
Wat zijn invoerbochten?
Invoerbochten, ook wel doorvoerbochten genoemd, zijn gebogen kunststof buizen die worden gebruikt om kabels en leidingen van buiten het huis naar binnen te geleiden. Ze vormen de verbinding tussen de ondergrondse infrastructuur en de meterkast in de woning. De bochten zorgen ervoor dat kabels niet onder een scherpe hoek naar binnen hoeven, maar geleidelijk worden geleid. Dit voorkomt beschadiging en maakt installatie en vervanging eenvoudiger.
Elke invoerbocht heeft een andere kleur. De kleur geeft aan welke leiding of kabel door de invoerbocht loopt. De invoerbochten zijn verkrijgbaar in de volgende kleuren:
• Blauw: water
• Geel: gas
• Grijs: telecom
• Groen: CAI
• Rood: elektra
De diameter van de invoerbochten is afgestemd op de kabels of leidingen die door de invoerbocht het huis worden ingebracht.
- Ø50mm R75 blauw – water
- Ø63mm R50 geel – gas
- Ø50mm R50 grijs – telecom
- Ø50mm R50 groen – CAI
- Ø50mm R50 rood – elektra
De "R" geeft de radius aan van de invoerbocht. Je ziet dat alle invoerbochten een radius hebben van 50. Alleen de waterleiding, de blauwe invoerbocht heeft een radius van 75. Dat betekent dat de blauwe invoerbocht een grotere radius heeft. Hierdoor komt de waterleiding op een lager punt het huis binnen dan de andere kabels en leidingen. Dit heeft als voordeel dat de waterleiding dan onder het vorstpunt ligt en niet kan bevriezen als er sprake is van een langere strenge vorstperiode.
De invoerbochten zijn als invoerbochten set verkrijgbaar in diverse lengtes. Zo heb je altijd een passende oplossing voor jouw persoonlijke situatie. Omdat er steeds meer huizen zonder gasaansluiting zijn, is er ook een invoerbochtenset zonder gas. In ons assortiment hebben we veel verschillende lengtes beschikbaar, maar daarnaast bieden we ook maatwerk aan.
Toepassing richting de meterkast

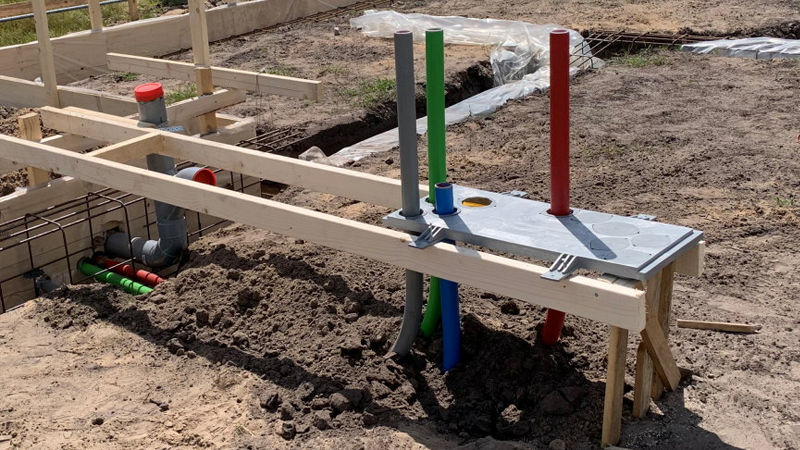

Invoerbochten worden specifiek gebruikt om nutsvoorzieningen zoals elektriciteit, water, gas en telecomleidingen van buiten naar de meterkast te brengen. Deze bochten lopen onder de grond vanaf de erfgrens of straat richting de woning en komen uiteindelijk uit in de meterkast. Daar eindigen ze in een meterkastvloerplaat. Dit is een speciale plaat met openingen waarin de invoerbochten netjes uitkomen.
De vloerplaat zorgt voor:
- een georganiseerde invoer van leidingen
- bescherming tegen vocht en vuil
- een vaste en veilige aansluiting
De set invoerbochten wordt tijdens de bouw in de kruipruimte gelegd en komt in de meterkast weer omhoog. De invoerbochten worden als mantelbuizen gebruikt voor het invoeren van leidingen voor gas, water, CAI, telecom en elektra door nutsbedrijven. We adviseren de invoerbochten te gebruiken in combinatie met een funderingsdoorvoer en meterkastvloerplaat, eventueel in combinatie met de AIrseal voor het luchtdicht bouwen.
Waarom zijn invoerbochten belangrijk?
Het gebruik van invoerbochten is essentieel voor een veilige en duurzame aansluiting van nutsvoorzieningen. Zonder invoerbochten zouden kabels en leidingen kwetsbaar zijn voor beschadiging bij de overgang van grond naar woning.
Daarnaast zorgen invoerbochten ervoor dat:
- kabels eenvoudig kunnen worden ingevoerd en vervangen
- er minder spanning op leidingen ontstaat
- installaties voldoen aan bouw- en installatie-eisen
Verschillende diameters en toepassingen
Invoerbochten zijn verkrijgbaar in verschillende diameters, afgestemd op het type leiding. Zo worden dikkere bochten gebruikt voor stroomkabels en dunnere voor telecom of waterleidingen. Het is belangrijk dat de invoerbocht goed aansluit op de mantelbuis en de meterkastvloerplaat.
Waar moet je op letten?
Bij het toepassen van invoerbochten is het belangrijk dat deze op de juiste plek en hoogte worden geplaatst. De aansluiting op de meterkastvloerplaat moet goed passen, zodat leidingen correct binnenkomen.
Daarnaast moet rekening worden gehouden met:
- de juiste diameter per type leiding
- voldoende ruimte voor meerdere leidingen
- waterdichte aansluiting
Invoerbochten en mantelbuis
In veel gevallen worden invoerbochten gecombineerd met mantelbuizen. De mantelbuis beschermt de leiding in de grond, terwijl de invoerbocht zorgt voor de juiste geleiding richting de woning. Samen vormen ze een compleet systeem voor het veilig aanleggen van kabels en leidingen van buiten naar binnen. Ook de mantelbuizen zijn verkrijgbaar in verschillende kleuren, dezelfde kleuren als invoerbochten. Zo weet je in één oogopslag om welke leiding of kabel het gaat.
Conclusie
Invoerbochten zijn een essentieel onderdeel van de aansluiting van een woning op nutsvoorzieningen. Ze zorgen voor een veilige, nette en duurzame invoer van kabels en leidingen naar de meterkast. Een veelgemaakte fout is het niet correct uitlijnen van invoerbochten met de meterkastvloerplaat. Hierdoor kunnen leidingen moeilijk worden ingevoerd of ontstaat er kans op lekkage. Ook wordt soms onderschat hoeveel ruimte nodig is voor toekomstige kabels, wat later problemen kan geven.
- Invoerbochten geleiden leidingen van buiten naar binnen
- Ze komen uit in de meterkastvloerplaat
- Ze voorkomen schade en maken installatie eenvoudiger
Door invoerbochten correct toe te passen, leg je een betrouwbare basis voor alle technische installaties in je woning.
