Werk je met PVC-buizen, drukleidingen, messing fittingen, kranen, beregeningsmaterialen of waterleidingen? Dan krijg je vroeg of laat te maken met verschillende draadmaten. De ene fabrikant geeft een aansluiting aan in millimeters, terwijl een andere spreekt over 1/2 inch, 3/4 inch of G1. Dat roept vaak vragen op. Is 1/2 inch hetzelfde als 15 mm? Hoeveel millimeter is 3/4 inch? En hoe bepaal je welke draadmaat je nodig hebt?

Het omrekenen van draadmaten lijkt eenvoudig, maar in de praktijk ontstaat hier veel verwarring. Dat komt doordat een inchmaat bij schroefdraad niet hetzelfde betekent als een inch als lengtemaat. Veel mensen denken bijvoorbeeld dat een 1/2 inch schroefdraad een buitendiameter van 12,7 mm heeft, omdat 1 inch gelijk is aan 25,4 mm. Bij leidingdraad werkt dit echter anders. De inch-aanduiding is gebaseerd op een historische buismaat en niet op de werkelijke buitendiameter van de draad.

Op deze pagina lees je alles over het omrekenen van draadmaten. Je ontdekt hoe inchmaten en millimeters zich tot elkaar verhouden, welke draadsoorten het meest worden gebruikt en hoe je eenvoudig de juiste maat bepaalt. Daarnaast vind je uitgebreide omrekentabellen voor BSP-draad, G-draad en metrische draad, zodat je altijd de juiste koppeling, fitting of kraan kiest. Of je nu een PVC-installatie aanlegt, een waterleiding vervangt, een beregeningssysteem aansluit of een waterpomp installeert: met de juiste draadmaat voorkom je lekkages, verkeerde bestellingen en onnodige kosten.

Navigeer eenvoudig naar het gewenste onderwerp

Waarom zijn draadmaten zo verwarrend?

Vrijwel iedereen die voor het eerst met waterleidingen of koppelingen werkt, loopt tegen hetzelfde probleem aan. Op een kraan staat bijvoorbeeld 1/2 inch, terwijl een waterleiding 15 mm wordt genoemd. Een PVCdruk-koppeling heeft vervolgens weer een 3/4 inch binnendraad en een tyleenkoppeling wordt aangeduid als 25 mm x 3/4 inch. Dat lijkt tegenstrijdig, maar deze maten beschrijven verschillende onderdelen van een installatie.
Bij een waterleiding verwijst de maat meestal naar de buitendiameter van de leiding. Bij een schroefdraad verwijst de inchmaat juist naar een gestandaardiseerde draadmaat volgens de BSP-norm. Daardoor komt de opgegeven inchmaat niet overeen met de werkelijke diameter van de draad. Juist daarom is een goede omrekentabel onmisbaar wanneer je koppelingen, fittingen of appendages bestelt.

Interactieve rekentool

Gebruik de draadmaat rekentool om snel inch naar millimeter, millimeter naar inch of BSP-draadmaten om te rekenen. Meet je bestaande koppeling met een schuifmaat en vergelijk de diameter direct met de standaard draadmaten

Het verschil tussen een lengtemaat en een draadmaat

Veel mensen zoeken op Google naar:

• 1/2 inch naar mm
• 3/4 inch hoeveel mm
• inch omrekenen naar mm

Deze zoekopdrachten kunnen twee verschillende betekenissen hebben. Wanneer je een gewone lengtemaat wilt omrekenen, geldt altijd dezelfde formule:

1 inch = 25,4 millimeter

Dat betekent bijvoorbeeld:

• 1/2 inch = 12,7 mm
• 3/4 inch = 19,05 mm
• 1 inch = 25,4 mm

Dit is correct wanneer je de lengte van een plank, bout of plaatmateriaal wilt berekenen. Bij schroefdraad gelden echter andere afmetingen. Een 1/2 inch BSP-schroefdraad heeft namelijk een buitendiameter van ongeveer 21 millimeter en geen 12,7 millimeter. Een 3/4 inch BSP-schroefdraad heeft een buitendiameter van ongeveer 26,5 millimeter. Juist dit verschil zorgt ervoor dat veel mensen per ongeluk de verkeerde koppeling bestellen.

Wanneer heb je een draadmaat nodig?

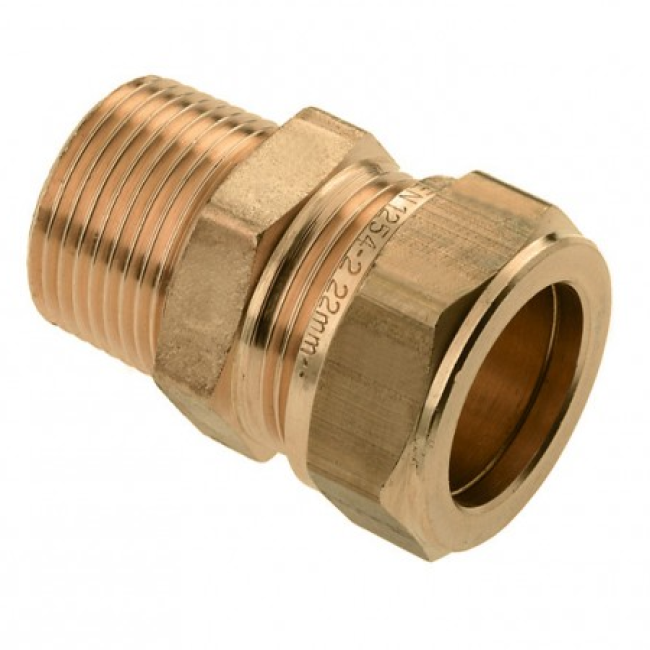

Een draadmaat speelt een rol zodra twee onderdelen met schroefdraad op elkaar moeten worden aangesloten. Je komt dit onder andere tegen bij:

• messing fittingen;
• PVCdruk-fittingen met binnendraad;
• PVCdruk-fittingen met buitendraad;
• kogelkraan;
• afsluiters;
• buitenkranen;
• watermeters;
• drukleidingen;
• tyleenkoppelingen;
• waterpompen;
• hydrofoorpompen;
• filters;
• beregeningsinstallaties;
• haspelwagens;
• drukregelaars;
• terugslagkleppen.

Controleer daarom altijd welke draadmaat een product heeft voordat je een bestelling plaatst.

Draadmaat omrekentabel (BSP)

Onderstaande tabel laat zien welke werkelijke buitendiameter hoort bij de meest gebruikte BSP-draadmaten.

Bewaar deze tabel wanneer je regelmatig met leidingwerk werkt. Hiermee bepaal je eenvoudig welke koppeling of fitting je nodig hebt.

Inch naar millimeter omrekenen

Wanneer je een gewone lengtemaat wilt omrekenen, gebruik je onderstaande tabel.

Nogmaals: deze tabel geldt alleen voor lengtematen en niet voor BSP-schroefdraad.

Millimeter naar inch omrekenen

Wil je juist millimeters omrekenen naar inches? Deel dan het aantal millimeters door 25,4. Enkele voorbeelden:

Deze berekening wordt veel gebruikt in de techniek, bouw en metaalbewerking.

• 1/8 inch is hoeveel mm?

Een 1/8 inch BSP-schroefdraad heeft een buitendiameter van ongeveer 9,7 mm. Hoewel dit één van de kleinste draadmaten is, wordt hij nog regelmatig toegepast in technische installaties. Je komt een 1/8 inch aansluiting onder andere tegen bij:

• manometers
• drukmeters
• persluchtinstallaties
• kleine afsluiters
• pneumatische systemen

Veel mensen zoeken op:

• 1/8 inch hoeveel mm
• 1/8 inch draadmaat
• G1/8
• 1/8 inch schroefdraad

• 1/4 inch is hoeveel mm?

Een 1/4 inch BSP-draad heeft een werkelijke buitendiameter van ongeveer 13,2 mm. Deze maat wordt veel gebruikt bij kleinere technische installaties. Veel voorkomende toepassingen zijn:

• persluchtkoppelingen
• kleine kogelkranen
• drukregelaars
• luchtgereedschap
• meetapparatuur

Veel gezochte zoektermen zijn:

• 1/4 inch hoeveel mm
• G1/4
• 1/4 inch draad
• 1/4 inch aansluiting
• 1/4 inch schroefdraad

• 3/8 inch is hoeveel mm?

Een 3/8 inch BSP-schroefdraad heeft een buitendiameter van ongeveer 16,7 mm. Deze maat wordt veel toegepast bij sanitaire installaties. Voorbeelden zijn:

• flexibele aansluitslangen
• wastafelkranen
• keukenkranen
• thermostatische kranen
• appendages

Ook veel gezocht als:

• 3/8 inch hoeveel mm
• G3/8
• 3/8 inch draad
• 3/8 inch aansluiting

• 1/2 inch is hoeveel mm?

De 1/2 inch aansluiting is zonder twijfel de meest gebruikte draadmaat in Nederland. Een 1/2 inch BSP-schroefdraad heeft een buitendiameter van ongeveer 21 mm. Veel mensen denken dat 1/2 inch gelijk is aan 12,7 mm. Dat klopt alleen wanneer je een lengtemaat omrekent. Bij schroefdraad hoort een 1/2 inch aansluiting bij een buitendiameter van ongeveer 21 mm. Deze maat wordt gebruikt voor:

• buitenkranen
• wasmachinekranen
• vaatwasserkranen
• douchekranen
• wastafelkranen
• kogelkraan
• muurplaten
• messing fittingen
• PVCdruk-fittingen
•  tyleenkoppelingen
• waterleidingen

Het is dan ook niet vreemd dat dit de meest gezochte draadmaat is. Veelgebruikte zoekopdrachten zijn:

• 1/2 inch hoeveel mm
• 1/2 inch draadmaat
• 1/2 inch aansluiting
• 1/2 inch buitendraad
• 1/2 inch binnendraad
• G1/2
• 1/2 inch schroefdraad
• diameter 1/2 inch draad
• 1/2 inch kraanaansluiting
• 1/2 inch koppeling

• 5/8 inch is hoeveel mm?

De maat 5/8 inch wijkt af van de andere inchmaten op deze pagina. Deze maat wordt namelijk vrijwel uitsluitend gebruikt voor tuinslangen en niet voor standaard BSP-schroefdraad. Een 5/8 inch tuinslang heeft een binnendiameter van ongeveer 15,9 mm. Je komt deze maat tegen bij:

• tuinslangen
• beregeningsslangen
• sproeislangen
• waterslangen

Veel gezocht als:

• 5/8 inch hoeveel mm
• 5/8 inch slang
• 5/8 inch tuinslang
• 5/8 inch binnendiameter

• 3/4 inch is hoeveel mm?

Na de 1/2 inch is 3/4 inch waarschijnlijk de meest gebruikte aansluiting binnen de watertechniek. Een 3/4 inch BSP-schroefdraad heeft een buitendiameter van ongeveer 26,5 mm. Deze maat wordt veel gebruikt voor:

• watermeters
• beregeningsinstallaties
• tuinpompen
• hydrofoorpompen
• waterfilters
• regentonnen
• buitenkranen
• afsluiters
• PE-koppelingen
• Unidelta koppelingen
• Hawle koppelingen

Veel mensen zoeken op:

• 3/4 inch hoeveel mm
• G3/4
• 3/4 inch aansluiting
• 3/4 inch draad
• 3/4 inch schroefdraad
• 3/4 inch buitendraad
• 3/4 inch binnendraad
• diameter 3/4 inch draad

• 1 inch is hoeveel mm?

Een 1 inch BSP-schroefdraad heeft een buitendiameter van ongeveer 33,3 mm. Deze maat wordt veel toegepast in grotere waterinstallaties. Voorbeelden zijn:

• drukleidingen
• bronpompen
• waterpompen
• zwembadinstallaties
• beregeningsinstallaties
• waterfilters
• industriële installaties

Ook veel gezocht als:

• 1 inch hoeveel mm
• 1 inch draad
• G1
• 1 inch aansluiting
• 1 inch schroefdraad
• diameter 1 inch draad

• 1¼ inch is hoeveel mm?

Een 1¼ inch BSP-draad heeft een buitendiameter van ongeveer 41,9 mm. Deze maat wordt vaak gebruikt bij:

• zwembadpompen
• zandfilters
• grotere hydrofoorpompen
• drukleidingen
• technische installaties

Veel gezochte zoektermen zijn:

• 1¼ inch hoeveel mm
• G1¼
• 1¼ inch draad
• 1¼ inch aansluiting

• 1½ inch is hoeveel mm?

Een 1½ inch BSP-schroefdraad heeft een buitendiameter van ongeveer 47,8 mm. Deze aansluiting wordt toegepast bij:

• zwembadtechniek
• industriële filters
• grotere beregeningsinstallaties
• pompinstallaties

Veel gezocht als:

• 1½ inch hoeveel mm
• G1½
• 1½ inch aansluiting
• 1½ inch draad

• 2 inch is hoeveel mm?

Een 2 inch BSP-draad heeft een buitendiameter van ongeveer 59,6 mm. Deze maat wordt veel gebruikt binnen de professionele watertechniek. Je ziet hem onder andere terug bij:

• bronpompen
• beregeningssystemen
• landbouwinstallaties
• watertransport
• industrie

Veel gezochte varianten:

• 2 inch hoeveel mm
• G2
• 2 inch draad
• 2 inch schroefdraad

• 2½ inch is hoeveel mm?

Een 2½ inch BSP-schroefdraad heeft een buitendiameter van ongeveer 75,2 mm. Deze maat wordt vooral gebruikt bij grotere leidingsystemen en industriële installaties.

• 3 inch is hoeveel mm?

Een 3 inch BSP-draad heeft een buitendiameter van ongeveer 87,9 mm. Deze maat wordt toegepast voor:

• industriële pompen
• grote watertransportleidingen
• landbouw
• beregening
• technische installaties

Veel gezocht als:

• 3 inch hoeveel mm
• G3
• 3 inch draad

• 4 inch is hoeveel mm?

Een 4 inch BSP-schroefdraad heeft een buitendiameter van ongeveer 113 mm. Dit is één van de grootste standaardmaten en wordt gebruikt voor zware watertransportinstallaties.

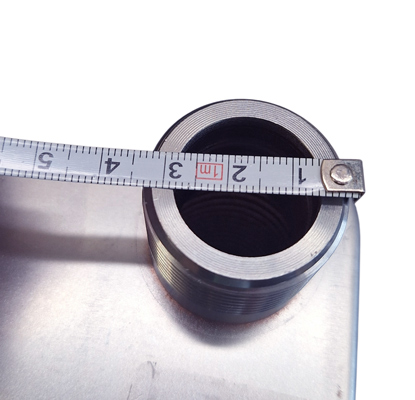

Overzicht van alle veelgebruikte inchmaten

Wat is BSP-draad?

BSP staat voor British Standard Pipe. Dit is de meest gebruikte schroefdraadstandaard voor leidingen in Nederland en vrijwel heel Europa. Vrijwel alle producten die worden gebruikt voor waterleidingen, beregening, drukleidingen en sanitaire installaties maken gebruik van BSP-schroefdraad. Denk hierbij aan:

• PVCdruk-koppelingen
• messing fittingen
• kogelkraan
• afsluiters
• waterpompen
• hydrofoorpompen
• filters
• drukregelaars
• terugslagkleppen
• tyleenkoppelingen
• beregeningsmaterialen

Wanneer je bij PVCVoordeel een koppeling met schroefdraad koopt, is de kans groot dat deze volgens de BSP-norm is geproduceerd. Dat is prettig, omdat onderdelen van verschillende fabrikanten hierdoor vrijwel altijd op elkaar passen.

Waarom wordt BSP zo veel gebruikt?

BSP bestaat al meer dan honderd jaar. Omdat vrijwel iedere fabrikant dezelfde standaard gebruikt, kunnen producten eenvoudig met elkaar worden gecombineerd. Een 3/4 inch kogelkraan van merk A past daardoor zonder problemen op een 3/4 inch PVC-koppeling van merk B. Juist deze uitwisselbaarheid maakt BSP wereldwijd zo populair.

Wat betekent G-draad?

Veel mensen zoeken op:

• G draad
• G1/2
• G3/4
• G1
• G draad tabel

De letter G geeft aan dat het om een cilindrische BSP-schroefdraad gaat. Dat betekent:

Zie je op een product G1/2 staan? Dan weet je dat het een standaard 1/2 inch BSP-aansluiting is.

Wat is R-draad?

Naast G-draad bestaat ook R-draad. Hierbij staat de letter R voor een conische buitendraad. In tegenstelling tot G-draad wordt de verbinding steeds strakker naarmate je hem verder vastdraait. Hierdoor ontstaat een zeer sterke afdichting. R-draad wordt vooral gebruikt bij:

• gasinstallaties
• perslucht
• hydrauliek
• industriële toepassingen

Wat is Rp-draad?

Rp-draad is de tegenhanger van R-draad. Rp betekent: cilindrische binnendraad
Een veel voorkomende combinatie is daarom: R1/2 buitendraad + Rp1/2 binnendraad
Samen vormen deze een lekvrije verbinding. Binnen de watertechniek wordt deze combinatie veel gebruikt.

Wat is het verschil tussen G-, R- en Rp-draad?

Hoewel alle drie onder de BSP-familie vallen, verschillen ze van elkaar.

Voor de meeste toepassingen op PVCVoordeel kom je vooral G-draad tegen.

Wat is metrische draad (M-draad)?

Naast BSP bestaat ook de metrische schroefdraad. Deze herken je aan de letter M. Voorbeelden zijn:

• M6
• M8
• M10
• M12
• M16
• M20
• M24

Bij metrische draad geeft het getal direct de buitendiameter in millimeters aan. Een M12 draad heeft dus een buitendiameter van ongeveer 12 millimeter. Dat maakt metrische draad veel eenvoudiger dan BSP.

Omrekentabel metrische draad

Waar wordt metrische draad gebruikt?

Metrische draad wordt vooral toegepast bij:

• bouten
• moeren
• draadstangen
• machinebouw
• constructiewerk
• auto's
• landbouwmachines

Voor waterleidingen wordt vrijwel altijd BSP gebruikt.

Kan ik BSP en metrische draad combineren?

Nee. Hoewel sommige maten dicht bij elkaar liggen, zijn BSP en metrische draad totaal verschillend. Ze verschillen in:

• diameter
• spoed
• draadhoek
• profiel

Daardoor passen ze niet op elkaar. Probeer daarom nooit een M12 draad in een 1/2 inch BSP-koppeling te draaien.

Wat is NPT-draad?

Naast BSP bestaat ook NPT. NPT staat voor: National Pipe Thread. Deze draadsoort wordt voornamelijk gebruikt in:

• Verenigde Staten
• Canada
• delen van Zuid-Amerika

Hoewel NPT qua maat op BSP lijkt, zijn beide systemen niet uitwisselbaar. De spoed en draadhoek verschillen namelijk. Wanneer je Amerikaanse pompen of appendages koopt, controleer dan altijd of deze BSP of NPT gebruiken.

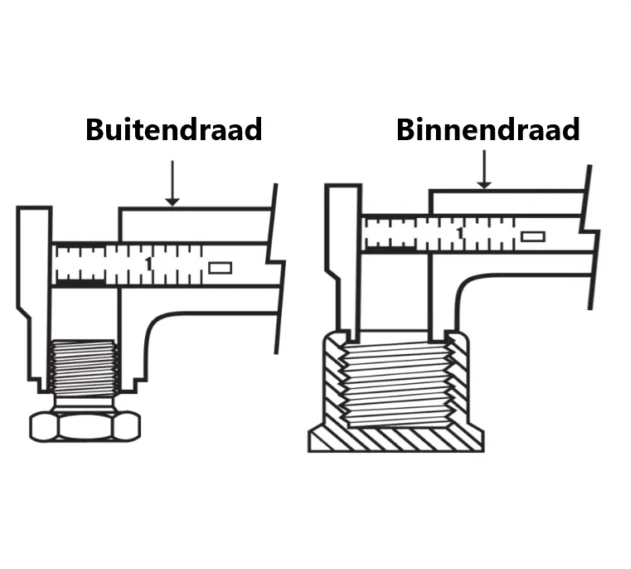

Hoe herken je binnendraad en buitendraad?

Dat is eenvoudiger dan veel mensen denken. Zie je de schroefdraad aan de buitenkant? Dan heb je buitendraad. Zit de draad juist in de opening van een koppeling? Dan gaat het om binnendraad. Twijfel je toch? Dan kun je altijd kijken naar de productfoto's of productspecificaties op PVCVoordeel.

Welke draadsoort gebruikt PVCVoordeel?

Vrijwel alle producten op PVCVoordeel die voorzien zijn van schroefdraad maken gebruik van BSP. Dat geldt onder andere voor:

• PVCdruk-fittingen
• messing fittingen
• Unidelta koppelingen
• Hawle koppelingen
• Isiflo koppelingen
• kogelkranen
• afsluiters
• terugslagkleppen
• pompen
• drukregelaars
• waterfilters

Hierdoor zijn deze producten uitstekend met elkaar te combineren.

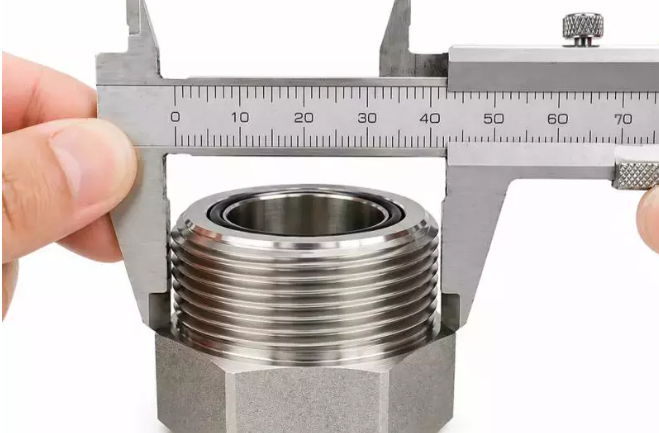

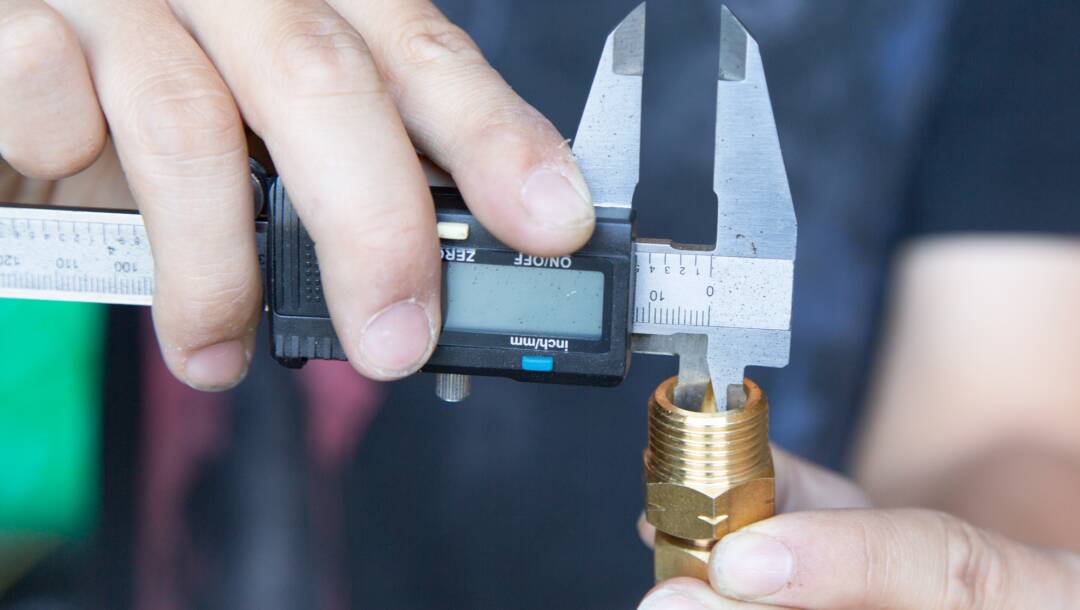

Stap 2: Meet de diameter

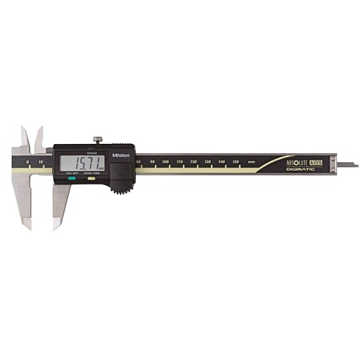

Gebruik bij voorkeur een digitale schuifmaat. Bij een buitendraad meet je de grootste buitendiameter van de draad. Bij een binnendraad meet je de diameter van de opening. Meet altijd in millimeters.

Stap 3: Vergelijk de gemeten maat

Gebruik vervolgens onderstaande tabel.

Stap 4: Controleer de toepassing

Dezelfde draadmaat kan op verschillende producten voorkomen. Een 1/2 inch aansluiting zie je bijvoorbeeld terug op:

• buitenkranen
• kogelkraan
• muurplaten
• waterleidingen
• PVCdruk-fittingen
• messing koppelingen
• Unidelta koppelingen
• Isiflo koppelingen

Controleer daarom altijd of zowel de draadmaat als het type aansluiting overeenkomt.

Draadmaat van een waterpomp

Waterpompen hebben meestal een grotere aansluiting.

Veel voorkomende maten zijn:

• 1 inch
• 1¼ inch
• 1½ inch
• 2 inch

Controleer vóór aanschaf altijd de aanzuig- en persaansluiting van de pomp.

Draadmaat van beregeningsmaterialen

Bij beregeningsinstallaties worden voornamelijk de volgende maten gebruikt:

• 1/2 inch
• 3/4 inch
• 1 inch

Deze maten komen terug op:

• sproeiers
• magneetventielen
• filters
• drukregelaars
• koppelingen
• beregeningscomputers en besproeiingscomputers

Veelgemaakte fouten bij het kiezen van een draadmaat

Een verkeerde draadmaat is één van de meest voorkomende oorzaken van lekkages en montageproblemen. Door onderstaande fouten te voorkomen, bespaar je tijd en voorkom je onnodige retourzendingen.

1. Inch verwarren met millimeters: Een 1/2 inch draad is geen 12,7 mm buitendiameter. De werkelijke buitendiameter bedraagt ongeveer 21 mm.

2. Binnendraad en buitendraad verwisselen: Controleer altijd of je een koppeling met binnendraad of buitendraad nodig hebt.

3. BSP en metrische draad combineren: Een M12-draad past niet op een 1/2 inch BSP-aansluiting.

4. Alleen naar de leidingdiameter kijken: Een 25 mm PE-leiding kan bijvoorbeeld zijn voorzien van een 3/4 inch of 1 inch schroefdraad. Kijk daarom altijd naar beide maten.

Welke producten op PVCVoordeel gebruiken BSP-draad?

Vrijwel alle producten met schroefdraad op PVCVoordeel maken gebruik van BSP-draad. Denk hierbij aan:

• messing fittingen
• PVCdruk-fittingen
• kogelkranen
• Tyleenkoppelingen
• Unidelta koppelingen
• Hawle koppelingen
• Isiflo koppelingen
• Waterpompen
• Drukregelaars
• terugslagkleppen
• Filters
• Beregeningsmaterialen

Hierdoor zijn de verschillende producten uitstekend met elkaar te combineren.

Gerelateerde categorieën

Zoek je producten met de juiste draadmaat? Bekijk dan ook:

• messing fittingen
• PVC druk-fittingen
• PVC drukleidingen
• kogelkranen
• Unidelta koppelingen
• Hawle koppelingen
• Isiflo koppelingen
• Tyleenslang
• Waterleidingen
• Waterpompen
• Beregening
• Drukregelaars
• terugslagkleppen
• Filters
• Kraanstukken

Alles voor de juiste draadmaat bij PVCVoordeel

Bij PVCVoordeel vind je een uitgebreid assortiment producten met de juiste draadmaten voor iedere waterinstallatie. Of je nu op zoek bent naar een messing fitting, PVC-drukfitting, kogelkraan, Unidelta koppeling, Hawle koppeling, Isiflo koppeling of een complete beregeningsinstallatie, je vindt eenvoudig de juiste aansluiting. Dankzij duidelijke productspecificaties, een ruim assortiment en deskundig advies kies je altijd de juiste draadmaat voor jouw project.
