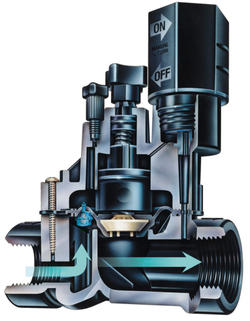

Een magneetklep ontvangt een signaal van de beregeningscomputer om bij de start van het programma open te gaan. Gedurende de looptijd van het beregeningsprogramma blijft er stroom op de magneetklep, waardoor deze geopend blijft en water naar de sproeiers kan doorlaten. Zodra het beregeningsprogramma is afgerond, schakelt de beregeningscomputer de stroomtoevoer naar de magneetklep uit, waardoor de magneetklep sluit. Dit voorkomt verdere watertoevoer naar de sproeiers via de magneetklep.
Magneetkleppen aansluiten aan een beregeningsysteem
Vaak wordt de beregening van een tuin, park of weiland opgedeeld in verschillende zones of sectoren. Dit heeft het voordeel dat je een lichtere pomp met minder capaciteit kunt gebruiken dan wanneer je het gehele oppervlak in één keer moet besproeien. Bovendien is het mogelijk dat de beregeningscomputer meerdere zones kan regelen, wat uitstekend wordt ondersteund.
Zodra je hebt bepaald hoeveel zones er nodig zijn voor het besproeien van jouw tuin, weet je ook hoeveel magneetkleppen vereist zijn. Elke zone vereist één magneetklep.
Aansluiten van magneetkleppen in een kleppendoos

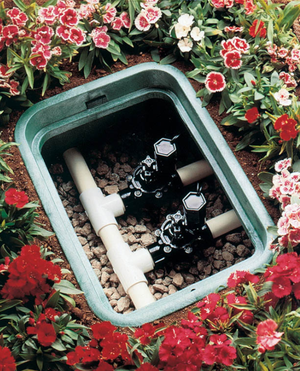

De magneetkleppen worden naast elkaar geplaatst in een kleppendoos, zoals te zien is op de afbeelding hiernaast.
In de kleppendoos kunnen vooraf aangegeven gaten worden geopend, zodat de wateraanvoerleiding en de leidingen naar de verschillende zones door de kleppendoos kunnen lopen.
Aan de kant van de wateraanvoer monteer je een PVC-manifold, dat ervoor zorgt dat het water naar alle magneetkleppen kan stromen. Met behulp van hard PVC-lijm, zoals Griffon WDF-05, kun je de magneetklep aan het manifold bevestigen. Aan de uitgangszijde van de magneetklep kun je een tyleenslang bevestigen, die naar de verschillende sproeiers in de zone leidt.
Verbinding maken tussen magneetkleppen en beregeningscomputer

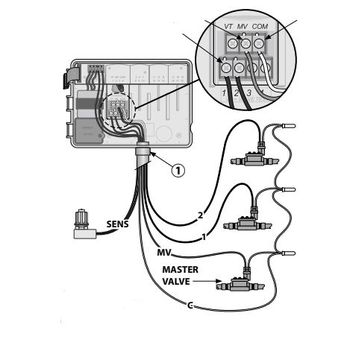

Om de magneetkleppen te kunnen bedienen via de beregeningscomputer, is bedrading van de beregeningscomputer naar de magneetkleppen vereist. Afhankelijk van het aantal zones in het beregeningssysteem, bepaal je hoeveel draden er nodig zijn voor de besturingskabel. Deze kabel is beschikbaar met 3, 5, 7 of 10 gekleurde draden. Je sluit de verschillende draden van de besturingskabel aan op de daarvoor aangegeven plaatsen op de beregeningscomputer, meestal aan de onderkant. Daarna kun je de besturingskabel met behulp van een Mepac spijkerclip aan de muur bevestigen, zodat deze stevig en veilig is gemonteerd. Het is belangrijk om tijdens de installatie de beregeningscomputer nog niet op het stroomnet aan te sluiten, voor jouw eigen veiligheid.
De witte draad fungeert als de gemeenschappelijke draad. Deze draad sluit je aan op de "common" uitgang van de beregeningscomputer. Vervolgens sluit je telkens één van de twee draden van de magneetklep aan op deze aansluiting. Het maakt niet uit welke van de twee draden je kiest. Voor het verbinden van de magneetkleppen onderling maak je gebruik van de Rain Bird kabelverbinder DBM.
Hierna kun je een gekleurde draad uit de besturingskabel nemen en deze aansluiten op de eerste beschikbare poort op de beregeningscomputer. Aan de andere kant van de besturingskabel bevestig je dezelfde kleur draad met behulp van een Rain Bird kabelverbinder DBM aan de overgebleven draad van een van de magneetkleppen. Dit herhaal je voor de andere magneetkleppen, totdat alle kleppen via draden van de besturingskabel verbonden zijn met de beregeningscomputer.
Als er na het aansluiten van alle magneetkleppen nog extra draden over zijn, sluit deze dan af met een Rain Bird kabelverbinder DBM.
Zodra je alle verbindingen nogmaals hebt gecontroleerd, kun je de beregeningscomputer aansluiten op het elektriciteitsnet. Als je wilt weten hoe je de beregeningscomputer installeert, raadpleeg dan onze adviespagina over het aansluiten van de beregeningscomputer.
Mocht je ook een regensensor op de beregeningscomputer willen aansluiten, bekijk dan onze adviespagina over het aansluiten van een regensensor.
