Wanneer een mantelbuis nodig voor de gasleiding?

Waarom een mantelbuis bij een gasleiding?

Een mantelbuis beschermt de gasleiding tegen invloeden van buitenaf. Denk aan:

• beschadiging door druk of beweging in de grond
• slijtage door contact met andere materialen
• vocht en corrosie
• schade bij graafwerkzaamheden

Daarnaast maakt een mantelbuis het mogelijk om een gasleiding veiliger door muren, vloeren of funderingen te voeren.

Mantelbuis verplicht bij doorvoer door fundering of muur

In veel situaties is een mantelbuis verplicht wanneer een gasleiding door een muur, fundering of vloer loopt.

De reden hiervoor is dat:

• de leiding beschermd moet zijn tegen spanningen in het gebouw
• beweging van de constructie geen schade mag veroorzaken
• gasleidingen veilig gecontroleerd moeten kunnen worden

Bij de invoer van gasleidingen richting de meterkast of woning wordt daarom vrijwel altijd gewerkt met een mantelbuis en invoerbocht.

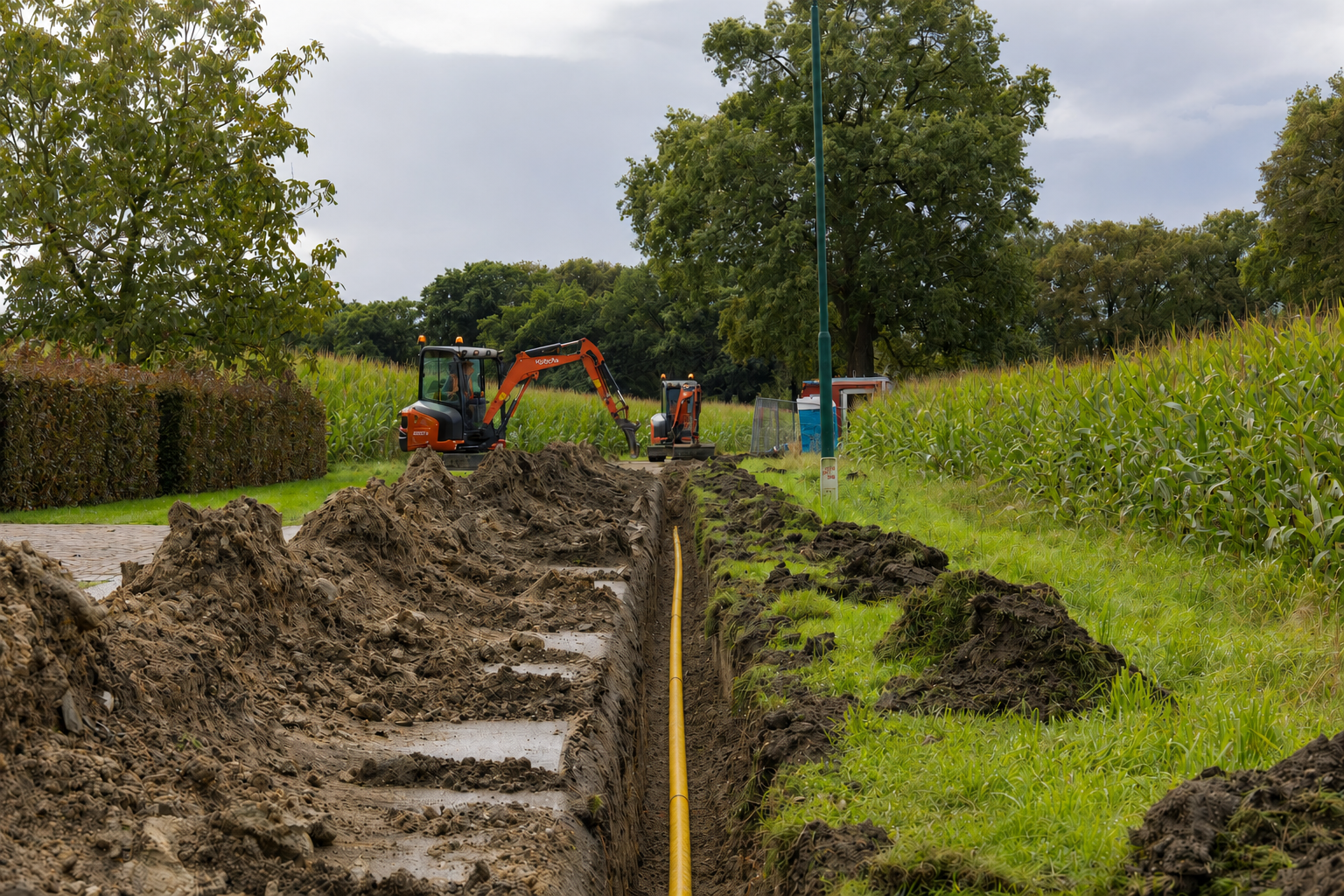

Ondergrondse gasleidingen

Bij ondergrondse aanleg wordt vaak gebruikgemaakt van een mantelbuis wanneer de gasleiding extra bescherming nodig heeft.

Dit geldt bijvoorbeeld:

• onder opritten of wegen
• bij kruisingen met andere leidingen
• bij kwetsbare grondsituaties
• wanneer vervanging later mogelijk moet blijven

De mantelbuis beschermt de leiding tegen druk en beschadiging vanuit de omgeving.

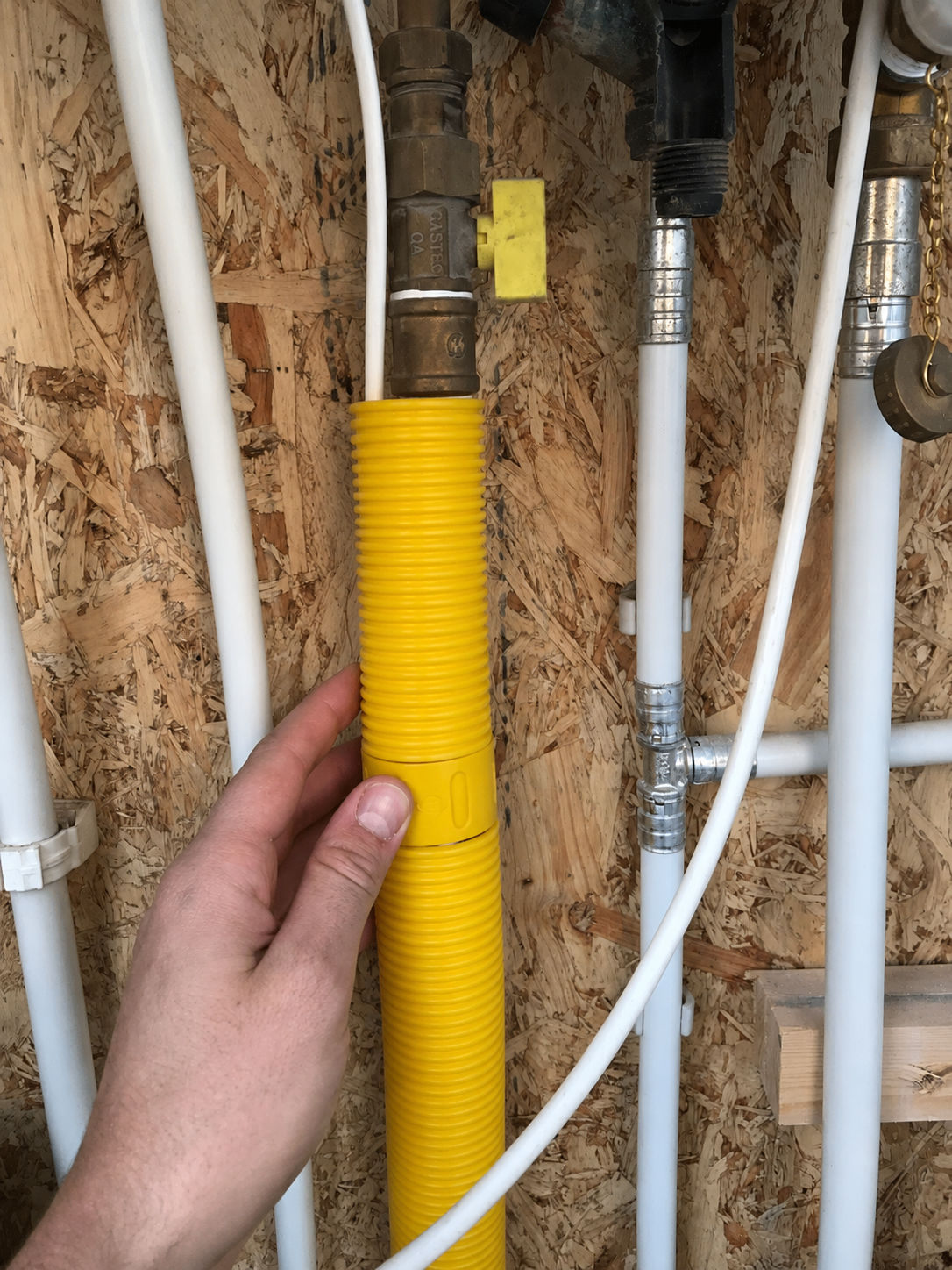

Gele mantelbuis voor gas

Voor gasleidingen worden meestal gele mantelbuizen gebruikt. De gele kleur maakt direct duidelijk dat het om een gasleiding gaat.

Deze kleurcodering verhoogt de veiligheid bij:

• installatiewerk
• onderhoud
• toekomstige graafwerkzaamheden

Wanneer is een mantelbuis verplicht?

Voor gasleidingen gelden verschillende normen en voorschriften, waaronder richtlijnen vanuit netbeheerders en installatienormen.

Hierin staat onder andere:

• wanneer bescherming verplicht is
• hoe een doorvoer uitgevoerd moet worden
• welke materialen gebruikt mogen worden

De praktijkrichtlijn voor gasinstallatie NPR 3378-5 zijn er 2 situaties waarin een mantelbuis verplicht is bij een gasleiding:

1. Bij een gasleiding in een vochtige ruimte, zoals een kruipruimte, is een mantelbuis verplicht. Bij een eventuele lekkage zorgt deze mantelbuis ervoor dat er geen gas in de kruipruimte stroomt. Het gas wordt via de ruimte tussen mantelbuis en gasleiding afgevoerd naar de begane grond. De gaslucht zorgt er dan voor dat de bewoners ruiken dat er iets niet in orde is.

2. Er zijn situaties waarbij de gasleiding blootstaat aan mechanische belasting of hoge temperatuur, zoals een lamp of elektronische apparatuur die heet wordt. Ook in deze situaties is een mantelbuis verplicht, zodat de gasleiding beschermd is. In dat geval is het niet nodig om de koppelingen te voorzien van een mantelbuis. Deze zijn robuuster dan de buis en hebben geen bescherming nodig.
