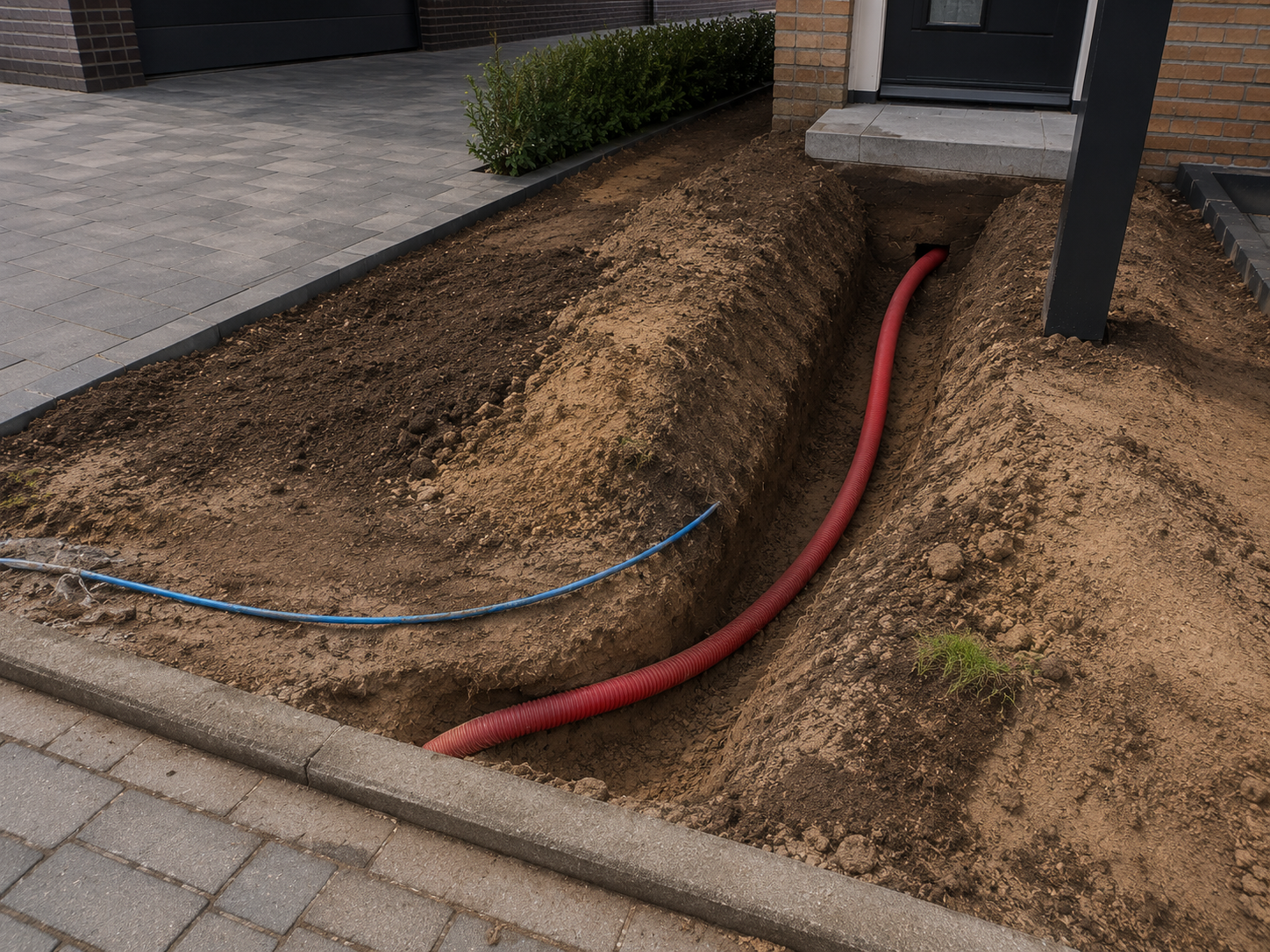

Mantelbuis voor laadpaal

Een laadpaal aan huis wordt steeds populairder, maar bij de installatie komt meer kijken dan alleen het plaatsen van de paal zelf. De kabel die van je meterkast naar de laadpaal loopt, moet goed beschermd worden. Een mantelbuis is daarbij onmisbaar. In deze blog lees je waarom je een mantelbuis gebruikt bij een laadpaal en hoe je dit correct aanpakt.

Waarom een mantelbuis bij een laadpaal?

De kabel voor een laadpaal loopt vaak door de grond, bijvoorbeeld van de woning naar de oprit. Zonder bescherming is deze kabel kwetsbaar voor beschadiging door druk, vocht en graafwerkzaamheden.

Een mantelbuis zorgt ervoor dat:

  • de kabel beschermd is tegen schade
  • de levensduur van de installatie wordt verlengd
  • je later eenvoudig kabels kunt vervangen

Het is dus niet alleen een veilige keuze, maar ook een slimme investering voor de toekomst.

Kabel van meterkast naar laadpaal

Bij een laadpaalinstallatie loopt de voedingskabel meestal van de meterkast naar buiten, via de gevel en vervolgens ondergronds naar de laadpaal.

Op dit traject is een mantelbuis essentieel, vooral:

  • bij de doorvoer door de muur
  • in de grond richting de laadpaal
  • onder bestrating of oprit

In veel gevallen wordt de kabel eerst door een invoerbocht geleid en daarna door de mantelbuis richting de laadpaal.

Bescherming onder de grond

Ondergrondse kabels hebben te maken met verschillende belastingen. Denk aan verzakking van de grond, wortels of voertuigen die over de oprit rijden.

Een mantelbuis:

  • vangt druk op
  • voorkomt beschadiging van de kabel
  • maakt het mogelijk om de kabel later te vervangen zonder te graven

Dit is vooral belangrijk bij laadpalen, omdat de kabel vaak zwaar belast wordt door hoge stroomsterktes.

Welke diameter mantelbuis kiezen?

Voor een laadpaal wordt meestal een relatief dikke kabel gebruikt. Daarom is het belangrijk om een mantelbuis te kiezen met voldoende diameter.

In de praktijk wordt vaak gekozen voor:

  • Ø 50 mm voor standaard toepassingen
  • Ø 63 mm of groter bij langere afstanden of extra kabels

Kies liever een iets grotere buis, zodat je ruimte hebt voor toekomstige uitbreiding, zoals een tweede laadpunt.

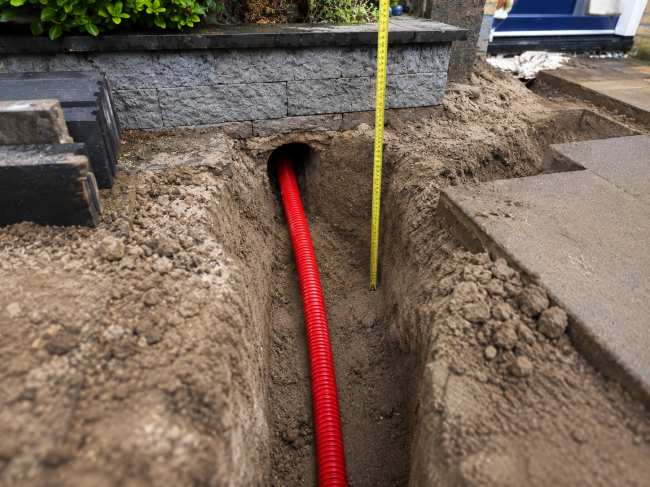

Diepte en aanleg

De mantelbuis wordt doorgaans gelegd op een diepte van ongeveer 60 tot 80 centimeter. Onder een oprit kan dit dieper zijn vanwege de belasting. Leg de buis in een zandbed om beschadiging te voorkomen en zorg voor een rechte aanleg met zo min mogelijk scherpe bochten.

Trekdraad en voorbereiding

Een trekdraad in de mantelbuis is sterk aan te raden. Hiermee kun je eenvoudig de kabel door de buis trekken, zowel bij installatie als bij eventuele vervanging. Dit bespaart veel werk en voorkomt dat de buis opnieuw open moet.

Afdichting en waterdichtheid

Omdat de mantelbuis van buiten naar binnen loopt, is het belangrijk om deze goed af te dichten. Dit voorkomt dat water of vuil de woning binnendringt. Gebruik hiervoor geschikte afdichtingen en zorg dat de buis licht afloopt van de woning af.

Conclusie

Een mantelbuis is een essentieel onderdeel bij het aanleggen van een laadpaal. Het beschermt de kabel, maakt onderhoud eenvoudiger en zorgt voor een veilige installatie. Een veelgemaakte fout is het direct ingraven van de laadpaalkabel zonder mantelbuis. Dit kan op korte termijn werken, maar vergroot de kans op schade en maakt vervanging lastig. Ook wordt soms een te kleine mantelbuis gekozen, waardoor de kabel moeilijk door te voeren is.

  • Gebruik altijd een mantelbuis voor ondergrondse kabels
  • Kies voldoende diameter voor nu én later
  • Zorg voor goede aanleg en afdichting

Met de juiste voorbereiding leg je een laadpaalinstallatie aan die veilig, duurzaam en toekomstbestendig is.
