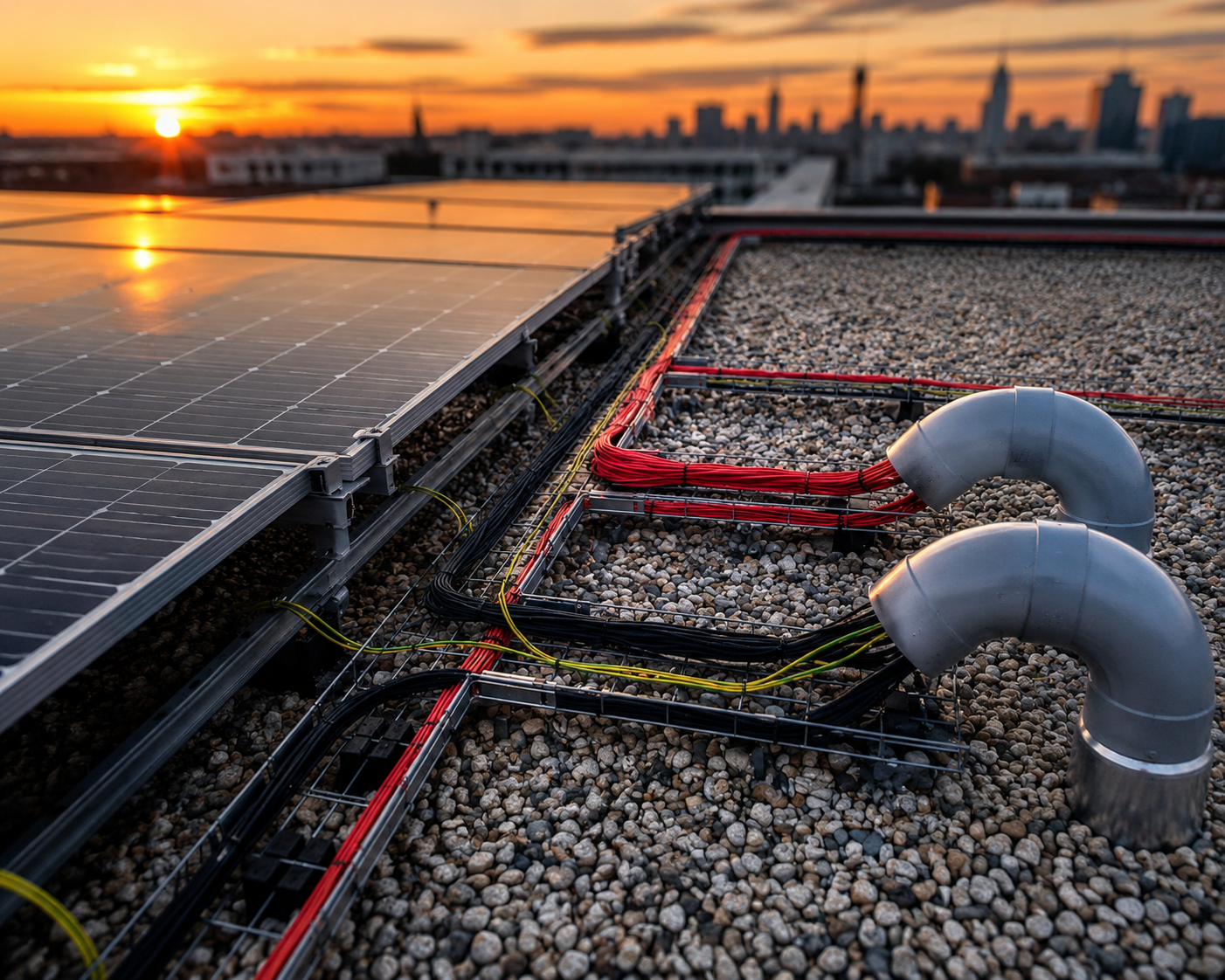

Bij het installeren van zonnepanelen wordt vaak vooral gekeken naar panelen, omvormers en opbrengst. Toch is de bekabeling minstens zo belangrijk. De kabels die van het dak naar de meterkast lopen, moeten goed beschermd worden. Hier komt de mantelbuis in beeld. Op deze adviespagina lees je waarom mantelbuizen essentieel zijn bij zonnepanelen en hoe je ze correct toepast.
Waarom een mantelbuis bij zonnepanelen?
Zonnepaneleninstallaties vereisen kabels die van het dak naar de omvormer en meterkast lopen. Deze kabels worden blootgesteld aan verschillende invloeden zoals vocht, temperatuurverschillen en mechanische belasting. Om de kabels naar de zonnepanelen op het dak goed te beschermen gebruik je de mantelbuis zwart UV-bestendig.
Deze mantelbuis beschermt deze kabels tegen:
- beschadiging
- vocht en vuil
- en ook UV-straling (bij buitentoepassing)
Daarnaast zorgt een mantelbuis voor een nette en veilige aanleg, wat belangrijk is voor zowel de werking als de levensduur van de installatie.
Van dak naar meterkast
De kabelroute bij zonnepanelen loopt meestal van het dak via de gevel of binnenzijde naar de meterkast. Op het moment dat kabels door muren, vloeren of de grond gaan, is het gebruik van een mantelbuis sterk aan te raden en vaak noodzakelijk volgens installatierichtlijnen. Bij de overgang naar de woning worden kabels vaak via invoerbochten en een mantelbuis naar de meterkast geleid. Dit zorgt voor een veilige doorvoer zonder scherpe bochten of beschadigingen.
Bescherming in de grond
Wanneer zonnepanelen op een bijgebouw, schuur of tuinhuis liggen, moeten kabels vaak ondergronds worden aangelegd. In deze situaties is een mantelbuis essentieel.
De mantelbuis:
- voorkomt schade door druk van de grond
- beschermt tegen graafwerkzaamheden
- maakt het mogelijk om kabels later te vervangen
Zonder mantelbuis zijn kabels veel kwetsbaarder en moeilijker te onderhouden.
Juiste diameter kiezen
Bij zonnepanelen is het belangrijk dat de mantelbuis voldoende ruimte biedt voor de kabels. Vaak worden er meerdere kabels gebruikt, bijvoorbeeld voor DC (van panelen) en AC (naar meterkast). Daarom wordt meestal gekozen voor een iets grotere diameter dan strikt noodzakelijk. Dit voorkomt problemen bij het trekken van kabels en biedt ruimte voor eventuele uitbreidingen.
Belang van een trekdraad
Bij het aanleggen van een mantelbuis voor zonnepanelen is het verstandig om een trekdraad mee te leggen. Deze trekdraad is meegeleverd bij een rol mantelbuis en bevindt zich al aan de binnenzijde van de mantelbuis. Bij het trekken van een grote bundel kabels door een grote diameter mantelbuis advieseren we om een extra sterk PP trekdraad te gebruiken. Hiermee kun je later eenvoudig kabels door de buis trekken zonder opnieuw te moeten graven of openen. Dit is vooral handig bij toekomstige aanpassingen of vervanging van kabels.
Afdichting en waterdichtheid
Een belangrijk aandachtspunt bij zonnepanelen is vocht. Kabels lopen vaak van buiten naar binnen, waardoor water naar binnen kan trekken als de mantelbuis niet goed is afgesloten. Zorg daarom voor een goede afdichting met een speciedeksel aan beide uiteinden van de mantelbuis. Dit voorkomt vochtproblemen en beschermt de installatie.
Conclusie
Mantelbuizen zijn een essentieel onderdeel van een veilige en duurzame zonnepaneleninstallatie. Ze beschermen kabels, maken onderhoud eenvoudiger en zorgen voor een nette afwerking. Een veelgemaakte fout is het direct leggen van kabels zonder mantelbuis, vooral bij korte trajecten. Dit kan op korte termijn goed lijken te werken, maar vergroot de kans op schade en storingen. Ook wordt soms een te kleine mantelbuis gekozen, waardoor kabels moeilijk door te trekken zijn.
Onthoud:
- Mantelbuizen beschermen kabels tegen schade en vocht
- Ze zijn onmisbaar bij ondergrondse aanleg
- Kies voldoende ruimte voor kabels en toekomst
Door mantelbuizen correct toe te passen, zorg je voor een betrouwbare installatie die jarenlang probleemloos functioneert.
