Bij het aanleggen van leidingen en kabels kom je vaak de term mantelbuis tegen. Voor veel mensen is dit een onbekend begrip, terwijl het een belangrijke rol speelt bij het beschermen en veilig aanleggen van installaties. Op deze adviespagina leggen we uit wat een mantelbuis is, waar je deze voor gebruikt en waarom het zo belangrijk is.

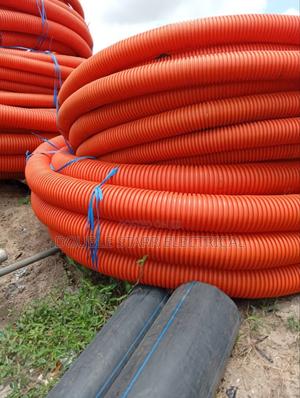

Wat is een mantelbuis?
Een mantelbuis, ook wel kabelbeschermingsbuis of wachtbuis genoemd, is een beschermbuis waarin leidingen of kabels worden geplaatst. Denk hierbij aan waterleidingen van tyleen of flexibele waterleidingen, elektriciteitskabels, datakabels of gasleidingen. De mantelbuis vormt als het ware een extra omhulsel om deze installaties heen. Het doel van een mantelbuis is om de inhoud te beschermen tegen invloeden van buitenaf, zoals druk, vocht, beschadiging of beweging in de grond.
Mantelbuizen zijn verkrijgbaar in verschillende kleuren. De kleuren geven aan welke leiding in de mantelbuis zit. Zo zie je van buitenaf welke leiding of kabel je aantreft bij bijvoorbeeld graafwerkzaamheden in de toekomst.
De mantelbuis is dubbelwandig, het heeft een geribbelde buitenkant en is glad aan de binnenkant. Hierdoor is het heel gemakkelijk om leidingen en kabels door de mantelbuis te trekken. Door de geribbelde buitenkant is de mantelbuis flexibel en kan deze in bochten gelegd worden.
Elke rol mantelbuis is voorzien van een trekdraad. Met deze trekdraad trek je eenvoudig je leidingen en kabels door de mantelbuis heen, ook naderhand of als een de leiding gaat vervangen in de toekomst. Heb je een grote kundel kabels die je door een grotere diameter mantelbuis gaat trekken, dan adviseren we om gebruik te maken van een PP trekdraad, deze heeft een grotere trekkracht dan de standaard meegeleverde trekdraad.
Waarom gebruik je een mantelbuis?
Een mantelbuis zorgt voor extra veiligheid en duurzaamheid. Wanneer leidingen direct in de grond liggen, zijn ze kwetsbaar voor beschadiging door bijvoorbeeld grondverzakkingen, wortels, ongedierte of graafwerkzaamheden.
Door een mantelbuis te gebruiken:
- worden leidingen beter beschermd
- kunnen kabels eenvoudiger worden vervangen
- voorkom je schade door externe invloeden
Daarnaast maakt een mantelbuis het mogelijk om meerdere kabels of leidingen netjes gebundeld aan te leggen.
Waar wordt een mantelbuis toegepast?
Mantelbuizen worden in veel situaties gebruikt. In de tuin of rondom een woning worden ze vaak toegepast bij het aanleggen van waterleidingen of elektriciteit naar bijvoorbeeld een schuur of buitenverlichting, om zonnepanelen op het dak aan te leggen, de waterpomp aan te sluiten en om een laadpaal op de oprit te plaatsen. Ook onder opritten, terrassen of wegen worden mantelbuizen gebruikt. Op deze plekken is de belasting hoger en is extra bescherming noodzakelijk. In de bouw en industrie worden mantelbuizen vaak ingezet voor grotere installaties of om leidingen veilig door muren en funderingen te voeren.
Mantelbuizen worden gebruikt bij:
- Het ingraven van kabels en leidingen in de grond
- Kabels en leidingen die buiten geplaatst worden boven de grond, bijvoorbeeld de kabels voor zonnepanelen op het dak
- Bescherming waterleidingen voor de tuin of naar een tuinhuis
- Kabels en leidingen in een kruipruimte of kelder van het huis
- Het in vloeren of muren storten van kabels en leidingen
Wij adviseren om geen kabels voor verschillende doeleinden door dezelfde mantelbuis te trekken, zoals datakabels en elektriciteitskabels bijvoorbeeld. De elektrische stroom in de elektriciteitskabel kan van invloed zijn op de datakabels. Dit kan storingen veroorzaken en kan zorgen voor verminderde netwerkprestaties. Leg 20cm boven de mantelbuis een waarschuwingslint in de grond. Op deze manier wordt je tijdig gewaarschuwd dat er leidingen in de grond liggen bij eventuele graafwerkzaamheden in de toekomst.
Verschillende soorten mantelbuizen

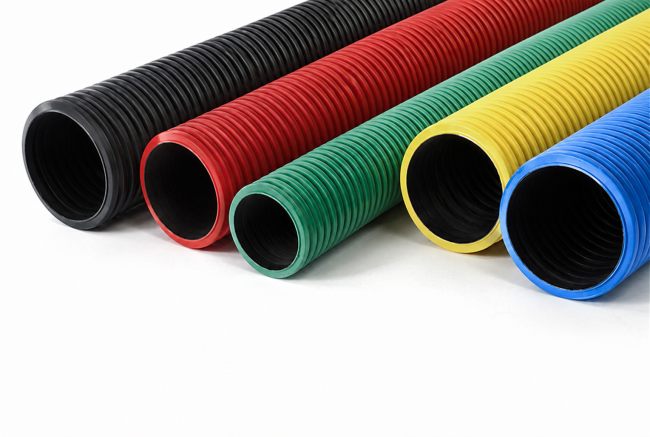

Mantelbuizen zijn verkrijgbaar in verschillende materialen, zoals kunststof (PVC of PE). De keuze hangt af van de toepassing en belasting. Flexibele mantelbuizen worden vaak gebruikt in tuinen en bij lichte toepassingen, terwijl stijvere buizen geschikt zijn voor situaties met hogere druk of belasting, zoals onder een oprit. De mantelbuis is verkrijgbaar in verschillende kleuren, zodat je in één oogopslag ziet om welke leidingen of kabels het gaat.
- rood: elektrakabels
- geel: gasleiding
- blauw: waterleiding
- zwart (UV-bestendig): zonnepanelen op dak
- groen: glasvezel kabels

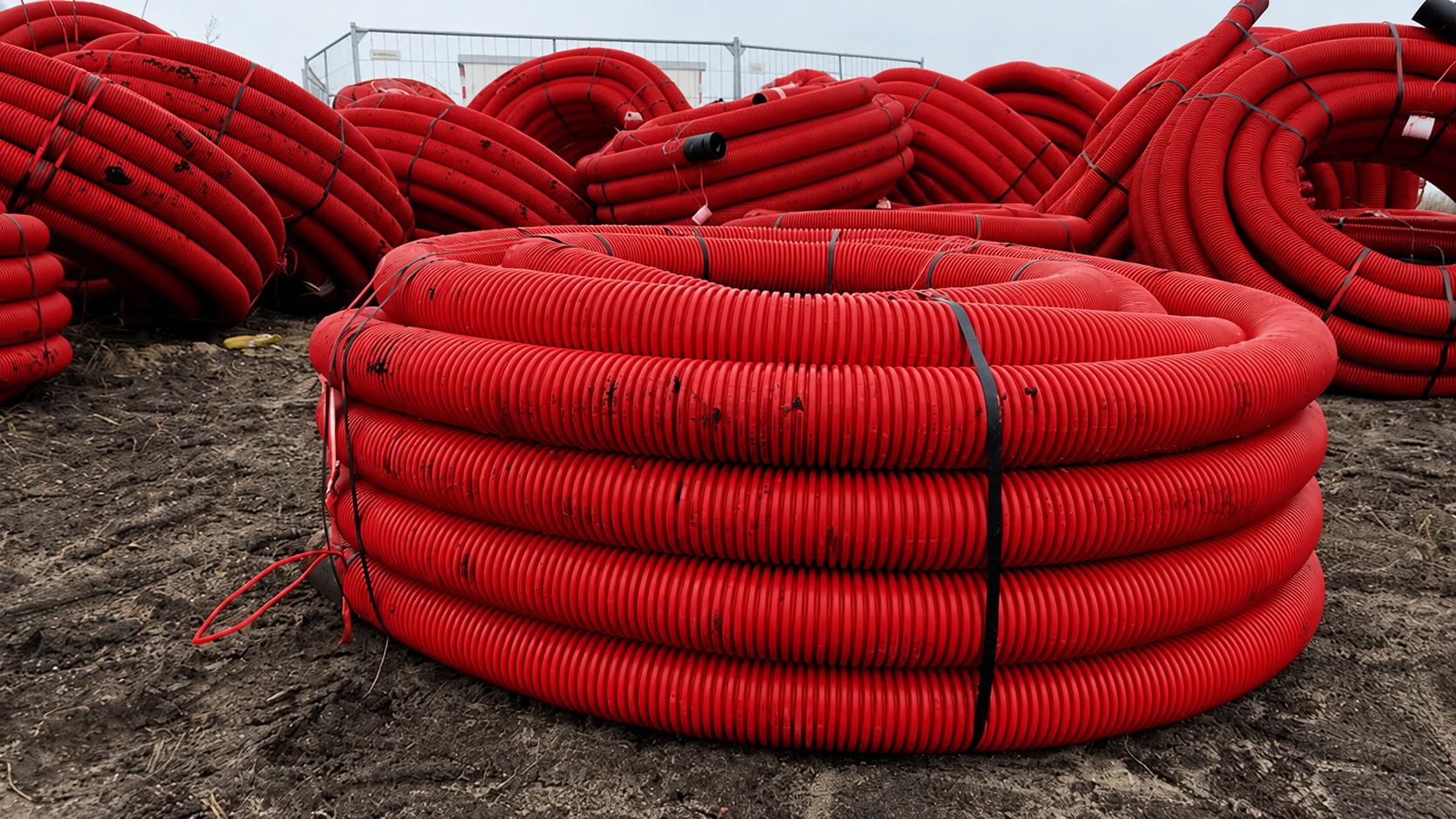

Een bekende en populaire optie is de mantelbuis rood voor elektrakabels. De rode mantelbuis heeft een gladde binnenzijde, waardoor je de kabels eenvoudig achteraf door de mantelbuis kan trekken. Deze mantelbuis wordt vaak in de grond gegraven, maar kan ook bovengronds worden gebruikt. Door de rode kleur weet je als je bij graafwerkzaamheden in de grond een rode mantelbuis tegenkomt dat er kabels voor elektra in zitten. Vaak is een mantelbuis zelfs verplicht bij ondergrondse elektra voor de herkenbaarheid en veiligheid. De rode mantelbuis is verkrijgbaar met een diameter vanaf 40mm tot 200mm. Voor bijvoorbeeld het aanleggen van een laadpaal voor de elektrische auto op de oprit wordt de rode mantelbuis gebruikt.
Een gele mantelbuis wordt gebruikt bij een gasleiding. Zeker bij een gasleiding is het belangrijk om met graafwerkzaamheden tijdig gewaarschuwd te worden en de gasleiding te beschermen tegen schade.
Een blauwe mantelbuis wordt gebruikt bij de aanleg van een waterleiding. Deze mantelbuis kan zowel onder als boven de grond worden gebruikt en beschermt de waterleiding tegen schade van buitenaf door bijvoorbeeld graafwerkzaamheden. Deze mantelbuis is bestand tegen vocht. De waterleiding in de blauwe mantelbuis kan vervolgens met een blauwe invoerbocht door de buitenmuur worden getrokken. Het is belangrijk om de mantelbuis bij ondergrondse toepassing op een diepte van 60 tot 90 cm in te graven. Hiermee voorkom je dat het water in de waterleiding kan bevriezen in een vorstperiode. Ook de invoerbocht komt op deze diepte door de buitengevel heen, vaak onder de fundering door.
De zwarte mantelbuis kan worden toegepast bij zichtwerk, bijvoorbeeld bij het plaatsen van zonnepanelen op het dak. Dan is het belangrijk dat de elektra kabels goed worden beschermd door factoren van buitenaf, maar een rode mantelbuis in het zicht is niet wenselijk. Dan is een UV bestendige zwarte mantelbuis een goede oplossing.
Een mantelbuis groen wordt gebruikt voor het beschermen van de glasvezelkabel onder de grond. Zo trek je eenvoudig een glasvezelkabel van je huis naar een ander gebouw op het terrein.
Waar moet je op letten?
Bij het kiezen van een mantelbuis is het belangrijk om te letten op de diameter. De buis moet groot genoeg zijn om de leiding of kabel er gemakkelijk doorheen te voeren, met voldoende ruimte eromheen. De diameter van de mantelbuis hangt af van het aantal en de dikte van de kabels of leidingen die je wilt doorvoeren. Houd altijd ruimte over om kabels eenvoudig door te trekken.
| Mantelbuis Ø (mm) | Geschikt voor |
|---|---|
| 16–25 mm | 1–2 dunne kabels, kleine waterleiding |
| 32–40 mm | Meerdere elektra- of datakabels |
| 50–63 mm | Grotere kabelbundels, waterleiding + isolatie |
| 75 mm en groter | Meerdere leidingen/kabels, hoofddoorvoer |
Tip: kies bij twijfel altijd één maat groter voor toekomstige uitbreidingen.
Daarnaast moet de mantelbuis geschikt zijn voor de omgeving waarin deze wordt toegepast, bijvoorbeeld bestand tegen vocht, druk of temperatuurverschillen. Een veelgemaakte fout is het direct ingraven van leidingen zonder bescherming. Dit kan op korte termijn goed lijken te werken, maar vergroot de kans op schade en maakt onderhoud lastig. Ook wordt soms een te kleine mantelbuis gekozen, waardoor kabels moeilijk door te trekken zijn.
Conclusie
Een mantelbuis is een eenvoudige maar belangrijke oplossing om leidingen en kabels te beschermen en flexibel aan te leggen. Het verlengt de levensduur van installaties en maakt onderhoud en vervanging eenvoudiger.
- Een mantelbuis beschermt leidingen en kabels
- Het voorkomt schade en vergemakkelijkt onderhoud
- De juiste maat en toepassing zijn essentieel
Door een mantelbuis te gebruiken, zorg je voor een veilige en duurzame aanleg van je installaties.
